建造3米法電波暗室需要的基本設備有哪些?

點擊數：30632017-12-27 09:41:34　來源: 重慶哥爾摩科技有限公司、電波暗室、電磁兼容暗室、汽車電子暗室、EMI系統測試、EMS系統測試、EMC測試附件、EMC測試天線

3米法電波暗室用途：可對通訊設備、電子、電氣設備進行電磁兼容（EMC）測試，即電磁干擾（EMI）和電磁敏感度（EMS）測試。適用頻率30MHz-18GHz可延至40GHz

 1. 屏蔽殼體一間：內部尺寸為9m長×6m寬×6m高，需保證屏蔽效能

 2. 屏蔽門：全開尺寸1.2m*2.1m，手動、電動或氣動開啟

 3、電氣系統：300瓦鹵素燈4盞，220V/單相/插 座，380V/3相/插座 5

 4、 電源濾波器：用于EUT、照明、天線塔、轉臺CCTV系統的 電源濾波器，可增加電話濾波器、網絡濾波器等。 220VAC/50Hz/單相/2*30A 一臺

 5、 接頭及接頭扳：用于連接控制室的設備，裝設于高架地板之下。 300mm*300mm 接頭扳2個，有N型接頭，BNC型接頭，SMA型接頭。

 6、  高架地板：最大承重1000kg，地板面裝有3個接頭扳，高架地板下有兩個配線管道，連接接頭扳到地面接頭扳。

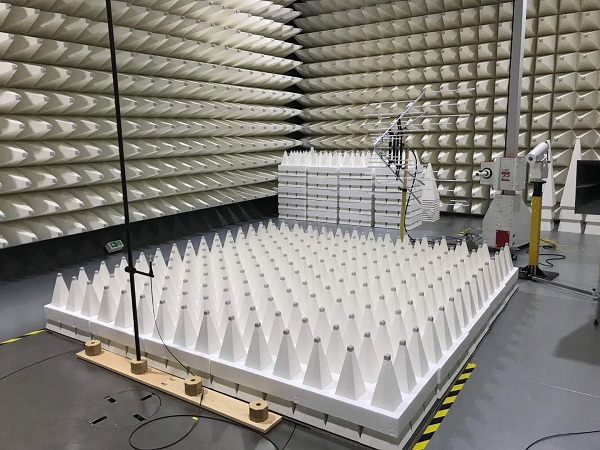

 7、電波暗室內部四面墻和天花板貼滿波吸材料，。地面吸波材料采用活動式設計，以滿足抗干擾（EMS）測試

 8、影像及控制需以光纖傳輸，配彩色PAL機型。可耐100V/M場強，（DC-18MHz頻率范圍）6mm固定攝像機及腳架一支?？赡?00V /M場強，廣角境頭，焦距、遠近、光圈大小及上下左右可調整的攝像機。攝像機控制器一臺，它通過光纖與攝像機連結，控制攝像頭上下左右移動，變焦、聚焦。 17英寸彩色監示器一套

 9、待測物轉臺 ： 尺寸：直徑2米

                         材質：金屬結構、金屬臺面

                         載重：1000kg

                         控制：電驅動、定位及轉速由室外遙控

                         旋轉角度：順時針及逆時針各可旋轉360度，定位誤差優于±1?

                         轉臺全是光纖控制，避免引入電磁干擾
