使用濾波器的注意事項有哪些？

點擊數：19182018-06-04 08:59:01　來源: 重慶哥爾摩科技有限公司、電波暗室、電磁兼容暗室、汽車電子暗室、EMI系統測試、EMS系統測試、EMC測試附件、EMC測試天線

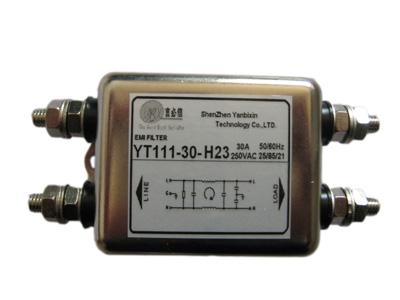

板上濾波器雖然對高頻的濾波效果不理想，但是如果應用得當，可以滿足大部分民用產品電磁兼容的要求。在使用時要注意以下事項：

“干凈地”：如果決定使用板上濾波器，在布線時就要注意在電纜端口處留出一塊“干凈地”，濾波器和連接器都安裝在“干凈地”上。通過前面的討論，可知信號地線上的干擾是十分嚴重的。如果直接將電纜的濾波電容連接到這種地線上，會造成嚴重的共模輻射問題。為了取得較好的濾波效果，必須準備一塊干凈地。并與信號地只能在一點連接起來，這個流通點稱為“橋”，所有信號線都從橋上通過，以減小信號環路面積。

并排設置：同一組電纜內的所有導線的未濾波部分在—起，已濾波部分在一起。否則，一根導線的耒濾波部分會將另一根導線的已濾波部分重新污染9使電纜整體濾波失效。

靠近電纜：濾波器與面板之間的導線的距離應盡量短。必要時，使用金屬板遮擋一下，隔離近場干擾。

與機箱接：安裝濾波器的干諍地要與金屬機箱可靠地搭接起來，如果機箱不是金屬的，就在線路板下方設置一塊較大的金屬板來作為濾波地。干凈地與金屬機箱之間的搭接要保證很低的射頻阻抗。如有必要，可以使用電磁密封襯墊搭接，增加搭接面積，減小射頻阻抗。

接地線短：考慮到引腳的電感效應，其重要性前面已討淪，濾波器的局部布線和設計線路板與機箱（金屬板）的連接結構時要特別注意。
