諧波電流、電壓波動和閃爍的測試

點擊數：60612018-06-11 09:23:17　來源: 重慶哥爾摩科技有限公司、電波暗室、電磁兼容暗室、汽車電子暗室、EMI系統測試、EMS系統測試、EMC測試附件、EMC測試天線

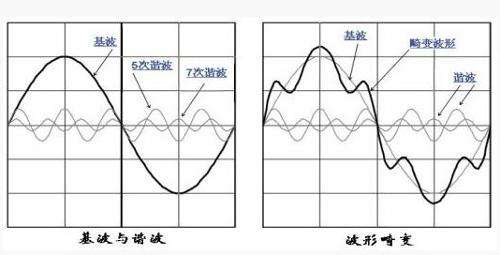

由于電子產品內部大量使用開關電源，在提高電源效率的同時，由于非線性的電能轉換，會向電網里注入大量諧波電流，它不僅會干擾同一電網中的其他設備，還會使電網的中線電流超載，影響輸電能力。此外，對電源的相位控制還會引起電網有效值電流發生變化，導致負載側的有效值電壓產生波動，引起照明燈具的燈光閃爍。

諧波測試主要測量EUT工作時注入到電網中的諧波，諧波測量電路中，試驗電源S是一個理想化的交流電源，具有內阻小、波形純、電壓穩和頻率準的特點。測量設備M是個離散傅里葉變換的時域分析儀器，可以分析1-40階次的諧波電流值。

電壓波動和閃爍的測試，主要測量EUT引起的電網電壓的變化。電壓的變化產生的干擾影響不僅僅取決于電壓變化的幅度，還取決于它發生的頻度，電壓變化通常用兩個指標來評價，即電壓波動和閃爍。電壓波動指標反映了突然的較大的電壓變化程度，而閃爍指標則反映了一段時間內連續的電壓變化情況。

市場上用于諧波電流測量的系統，也能完成電壓波動和閃爍的測試。測量系統一般由純凈的供電電源和諧波閃爍分析儀（測量設備）組成，典型設備：DPA 500N(認證級單相諧波/閃爍分析儀、ACS 500N6（6kV單相AC電壓源）、5001iX-CTS-400(諧波閃爍測試系統（含5kVA電源））。
