攝像頭產品低成本EMI解決方案

點擊數：32452018-09-21 09:52:48　來源: 重慶哥爾摩科技有限公司、電波暗室、電磁兼容暗室、汽車電子暗室、EMI系統測試、EMS系統測試、EMC測試附件、EMC測試天線

1行業概況

伴隨人們生活品質的提高，圖像采集行業成為了一個極其“吸引眼球”的產業，該產業具有很強的市場引領作用。無論是傳統的安防市場和手機、車載市場，還是火熱的無人機、智能家具市場，高清攝像頭都成為了它不可或缺的部分。而攝像頭像素的不斷提高是必然趨勢，但是高清攝像頭所帶來的EMI問題也越來越嚴重。

2攝像頭主要的EMC問題

攝像頭像素提升（100萬→200萬→......→600萬......）→攝像頭上行和下行時鐘頻率越來越高（24MHz→37MHz→......→54MHz→......）→1、上行時鐘和下行時鐘倍頻超標，無法通過EMC認證；2、影響產品內部其他模塊的工作，比如GPS靈敏度變差。

3傳統處理手段

（1）屏蔽

同軸電纜使用方便、效果好，但成本高

（2）被動元器件濾波

電感和電容存在寄生參數，高頻效果不理想

（3）PCB Layout

結構和層數限制，無法按理想走線

4新型處理手段：展頻技術

展頻技術：一種主動型EMI抑制技術，它應用半導體芯片技術對時鐘頻率進行處理，從而達到降低尖峰能量，抑制EMI效果。

5展頻實際應用

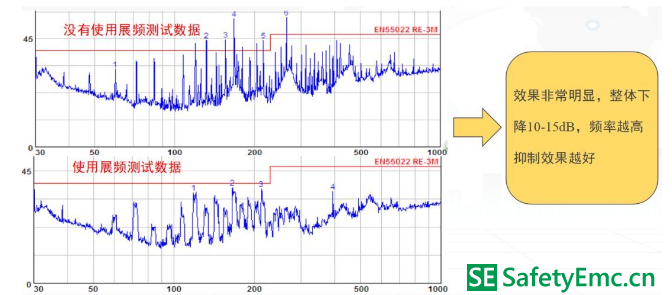

6展頻應用效果

7展頻方案優勢

（1）EMI抑制效果明顯，簡化思路；

說明：展頻加在上行時鐘，下行時鐘也能得到抑制，同時可以節省4PCS共模濾波器。

（2）PCB板級設計，形成標準EMC電路，縮短研發時間；

（3）節省成本，簡化工藝。

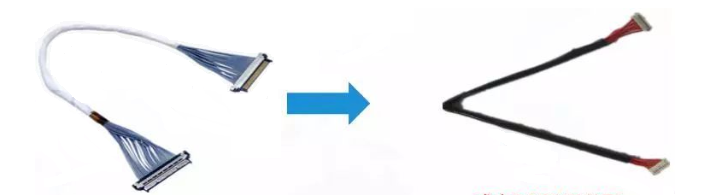

說明：增加展頻后可以使用普通屏蔽電纜取代同軸電纜

8總結

展頻技術在處理攝像頭時鐘類EMI超標時，效果明顯，可以優化設計、簡化工藝，同時有利于形成標準化電路。
