新型R&S zna高端矢量網絡分析儀結合了卓越的射頻性能和獨特的工作理念

點擊數：61012019-01-17 09:40:49　來源: 重慶哥爾摩科技有限公司、電波暗室、電磁兼容暗室、汽車電子暗室、EMI系統測試、EMS系統測試、EMC測試附件、EMC測試天線

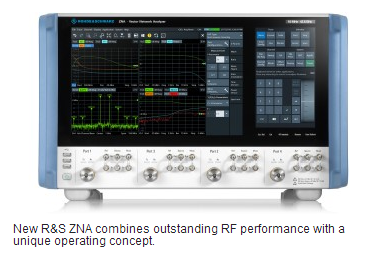

Rohde&Schwarz介紹了R&S ZNA，這是新一代的高端矢量網絡分析儀，提供優異的射頻性能和獨特的硬件概念，簡化了測量配置。它具有良好的測量穩定性和跟蹤噪聲，使用戶能夠?qū)χ鲃邮胶捅粍邮浇M件和模塊進行高要求的測量。由于其創新的、以DUT為中心的方法，世界上第一個純觸摸操作的矢量網絡分析器將配置時間減少到了最低限度。

Rohde&Schwarz公司推出了新的R&S ZNA高端矢量網絡分析儀，這是一個功能強大的通用測試平臺，用于表征主動式和被動式DUT。這兩種型號的R&S ZNA 26(10 MHz至26.5 GHz)和R&S ZNA 43(10 MHz至43.5 GHz)提供了146 dB(Typ)的出色動態范圍。如果帶寬為1 kHz，跟蹤噪聲可達0.001 dB。這兩個特性對于高阻濾波器的測量是必不可少的.憑借其獨特的硬件概念，R&S ZNA可以對RF進行混頻器測量，如果并行，則提供比傳統方法快一倍的測量速度。放大器特性變得容易與100分貝功率掃描范圍，脈沖發生器和調制器每個測試端口，多功能互調測量能力和頻譜分析儀的功能。

獨特的硬件概念與四個獨立的來源和兩個視點-R&S ZNA提供四個內部，相位相干源，八個真正的平行接收器和兩個內部局部振蕩器(LOS)。這簡化了測試裝置的特性-轉換設備，放大器，甚至復雜的T/R模塊，要求DUT只連接一次。用戶可以在傳統方法所需時間的一半內進行矢量校正的轉換損耗、相位和群延遲測量，而無需使用參考混頻器。

以Dut為中心的最佳用戶體驗方法R&S ZNA提供了一種獨特的方法，專注于DUT，以簡化測量配置。用戶首先選擇DUT的類型(例如混頻器或放大器)，然后通過配置逐步引導到所需的測試設置。該解決方案大大加快并簡化了測試設置?；蛘?，用戶可以采用傳統的方法并單獨配置度量，從而提供很高的靈活性來掌握甚至最具挑戰性的測量任務。

現代觸摸接口取代硬鍵面板，R&S ZNA是世界上第一個純觸摸操作的矢量網絡分析儀，使用12.1“觸摸屏作為主顯示器，使用7”觸摸屏代替硬鍵面板。結合以DUT為中心的方法，第二個觸摸屏提供了無縫的用戶體驗。
