1 GJB151A一97標準簡介
GJB151A．97標準全稱為“軍用設備和分系統電磁發射和敏感度要求”，是我國為軍用電子、電氣、機電等設備和分系統的研制和訂購制定的關于設備電磁發射和敏感度特性的國家軍用標準，規定了軍用設備必須滿足的EMC要求。該標準由國防科學技術工業委員會批準，發布于1997年5月23日，于1997年12月1日起實施。與該標準密切相關并同期發布和實施的另一個標準是GJB152A－97標準[2]“軍用設備和分系統電磁發射和敏感度測量”，規定了GJB151A－97標準中各項試驗指標的測量方法。
    GJB151A－97標準的前身是發布于1986年的GJB151A－86標準，新版標準參照國外軍標(主要是美國軍標MIL)對老標準作了修訂，對一些指標作出了更嚴格的要求。

	根據GJB151A－97標準的規定，軍用電子設備的EMC試驗包括下列19項：







1、 CE101 25 Hz～10 kHz電源線傳導發射 2、 CE102 10 kHz～10 MHz電源線傳導發射 3、 CE106 10 kHz～40 GHz天線端子傳導發射 4、CE107電源線尖峰信號(時域)傳導發射 5、 CS101 25 Hz～50 kHz電源線傳導敏感度． 6、 CS103 15 kHz～10 GHz天線端子互調傳導敏感度 7、 CS104 25 Hz～20 GHz天線端子無用信號抑制傳導敏感度 8、 CS105 25 Hz～20 GHz天線端子交調傳導敏感度 9、 CS106電源線尖峰信號傳導敏感度 10、CS109 50 Hz～100 kHz殼體電流傳導敏感度 11、CS114 10 kHz～400 MHz電纜束注入傳導敏感度 12、CS1 15電纜束注入脈沖激勵傳導敏感度 13、CS116 10 kHz～100 MHz電纜和電源線阻尼正弦瞬變傳導敏感度 14、REIO1 25 Hz～100 kHz磁場輻射發射 15、RE102 10 kHz～18 GHz電場輻射發射 16、RE103 10 kHz～40 GHz天線諧波和亂真輸出輻射發射 17、RSIO1 25 Hz～100 kHz磁場輻射敏感度 18、RS103 10 kHz 40 GHz電場輻射敏感度 19、RS105瞬變電磁場輻射敏感度

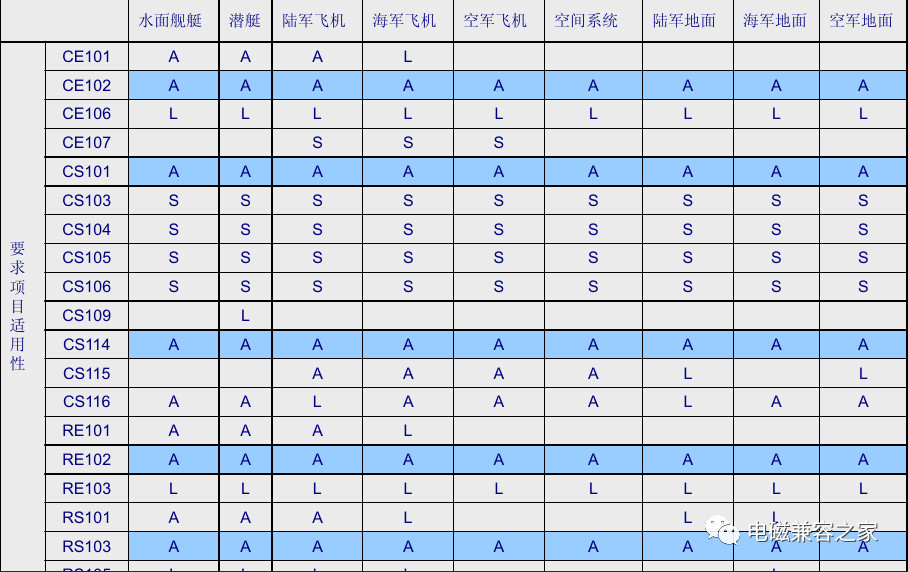

	對于各種不同的軍用安裝平臺，上述19項EMC試驗并非全部是必做的。所謂的軍用安裝平臺分為水面艦船、潛艇、陸軍飛機(含航線保障設備)、海軍飛機、空軍飛機、空間系統(含運載火箭)、陸軍地面、海軍地面、空軍地面9類。在GJB151A－97標準中，每個試驗項目對每種平臺的適用性都作出了規定。




























		A：必須測試




		L：必須測試，有些條款有限制




		S：由訂購單位制定




		空白：不需測試



以上圖片內容可供參考。對于要求進行EMC試驗的軍用電子設備，通常在所有試驗項目中，CE102、CSIO1、CS114、RE102、RS103這5項是主要的必做項目。對裝載于艦船和飛機上的設備，還往往要求做CE101、CS115、CS116、RE101、RS101中的一些項，連同前述的5項，總的必做試驗項目在7項到9項之間。其余項目由訂購單位根據有關規范確定是否需做試驗。
