電波暗室介紹及與微波暗室的區別

點擊數：70772017-12-12 09:24:15　來源: 重慶哥爾摩科技有限公司、電波暗室、電磁兼容暗室、汽車電子暗室、EMI系統測試、EMS系統測試、EMC測試附件、EMC測試天線

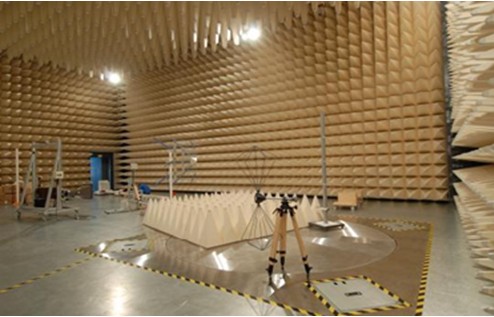

      電波暗室又稱為電波無反射室，通常所說的電波暗室在結構上大都由屏蔽室和吸波材料兩部分組成。電波暗室在工程應用上有兩種結構形式：一種是在屏蔽室的四壁、天花板和地板上全裝有電波吸收材料，稱為全電波暗室,以等效自由空間，可用作天線測量、仿真試驗、天線罩測量；另一種是在電磁屏蔽室的內壁、天花板上加裝電波吸收材料，地板采用金屬地板的導電面，這樣可以與OATS 等效，稱為半電波暗室, 在軍、民用EMC標準中均規定是在半電波暗室條件下進行EMC檢測，這主要是由于以前的EMC標準制定是以OATS為基礎的，采用半電波暗室具有繼承性。

 1、電波暗室與微波暗室的定義

電波暗室（Fully anechoic chamber）：內表面全部裝有無反射材料的屏蔽室。模擬自由空間的傳播環境，主要用于微波天線系統的參數測量。通常用靜區，反射率電平，交叉極化度，多路徑損耗，幅度均勻性和工作頻率等六項指標來表示。

微波暗室，就是主要測試天線方面的暗室，六面全部貼上吸波材料的，模擬自由空間，例如測試手機天線，雷達等都屬于微波暗室，頻率一般都在200M以上。

2、電波暗室與微波暗室的參數

電波暗室的吸波材料反射損耗：30MHz~18GHz≥15dB（吸波材料采用復合吸波材料，即錐形含碳海綿吸波材料粘貼在鐵氧體上）

微波暗室屏蔽性能磁場14KHz≥75dB,150KHz≥100dB,電場200KHz~50MHz≥110dB.
